一、注射泵檢定裝置的工作原理及其特點

本文提供的注射泵檢定裝置，用于對注射泵的堵塞壓力和流速進行測量，大體上包括相互串聯的第一管段、第二管段和第三管段，所述第一管段與所述第二管段之間設置有堵塞閥，所述第二管段通過所述第三管段連接至一儲液容器。所述第一管段具有一進液口，其上設置有用于測量管路內測試液體壓力的壓力傳感器，所述第二管段為透光管路且外側設置有光學傳感器，所述儲液容器設置有一出液口。所述注射泵的輸出端連接至所述第二管段，且其輸入端通過一氣體管路連接至所述儲液容器。基本結構如圖1所示。

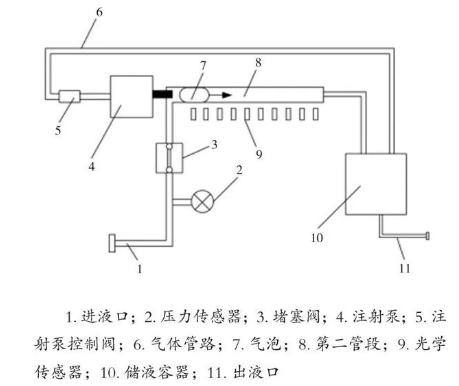

圖1

本文提供的一種注射泵檢定裝置，可以通過管路上設置的壓力傳感器在對注射泵的堵塞壓力進行測量的同時，通過光學傳感器對由注射泵生成的流經透明的第二管段的氣泡的運動速度進行測量，進而實現對注射泵輸送藥液的流速進行測量，以此評估注射泵的注射準確度。

二、注射泵檢定裝置具體實施方式

為了使技術方案和優點更加清楚，下面將結合圖1，對一部分技術方案進行描述。

如圖1所示，本注射泵檢定裝置用于對注射泵4的堵塞壓力和流速進行測量，包括相互串聯的第一管段(圖1中未標注)、第二管段8和第三管段(圖1中未標注)，第一管段與所述第二管段之間設置有堵塞閥3，第二管段8通過所述第三管段連接至一儲液容器10。

儲液容器10構造為回收測試液體，一般來說，測試液體可以為水或者經染色劑染色而便于觀測的溶液。第一管段具有一進液口，其上設置有用于測量管路內測試液體的壓力的壓力傳感器2，第二管段為透光管路(例如玻璃材質的管路)且外側設置有光學傳感器9，儲液容器10設置有一出液口。注射泵4的輸出端連接至第二管段8，且其輸入端通過一氣體管路6連接至儲液容器10。在一些實施案例中，如圖1所示，可以在氣體管路6上增設注射泵控制閥5，并且為了便于精確測量，設置在第二管路8外側的光學傳感器 9也可以并列且等距設置有多個。

在具體進行檢定測量時，堵塞閥開啟，注射泵控制閥5關閉，第二管段8會通過第三管段向儲水容器內排出等于第三管段長度的水柱。水柱會在儲水容器10與注射泵控制閥5之間的氣體管路6內產生氣道壓力，此壓力可用于產生一個可觀測的氣泡7。此時，控制堵塞閥3關閉，而注射泵控制閥5開啟，注射泵4會在氣道壓力作用下產生氣泡7。氣泡7產生后，再次操作堵塞閥3開啟，而注射泵控制閥5關閉，此時氣泡7會在第二管路8內的測試液體的推動下向儲水容器10的方向移動。由于氣泡7的光線折射率與測試液體的光線折射率不同，因此，勻速通過光學傳感器9的氣泡會產生變化的信號，進而該信號會被用于確定液體的流速，達到測量注射泵注射流速測量檢定的目的。為了提高流速的測量準確度，在一些實例中，光學傳感器 9 可以設置多個，且并列等距設置。

與現有技術相比較，這種新型注射泵檢定裝置，可以通過管路上設置的壓力傳感器對注射泵的堵塞壓力進行測量，還可以通過光學傳感器對由注射泵生成的流經透明的第二管段的氣泡的運動速度進行測量，進而實現對注射泵輸送藥液的流速進行測量，并以此評估注射泵的注射準確度。

本文刊發于《中國計量》雜志2021年第9期

作者：新疆維吾爾自治區計量測試研究院 阿米娜·卡德爾  郭新宇
