JJF1259-2010《醫用注射泵和輸液泵校準規范》中只規定了阻塞報警的允差范圍最大為±30%或±13.33kPa，沒有明確規定流速的設定值和報警響應時間，然而阻塞報警的壓力值與流速的設定值有直接的聯系。以廣西威利方舟科技有限公司出產的TCI-IV-B注射泵為例，設定報警級別中級66.5kPa，流速設定值5mL/h時，測量出的阻塞壓力為68.1kPa；設定為50mL/h時，測量出的阻塞壓力為83.1kPa。本文就實際計量校準中遇到的醫用注射泵的阻塞報警問題展開討論。

一、實驗數據與結果分析

本次校準實驗選用流速數值準確且穩定性良好的浙大醫學儀器有限公司生產的WC50C6型醫用注射泵，使用50mL注射器時最大流速為1200mL/h。

1.環境條件

溫度為23.2℃，相對濕度為31%，大氣壓力為100.9kPa，電源為220V、50Hz，周圍無影響校準正常工作的機械振動和電磁干擾，符合JJF1259-2010之6.1的要求。

2.標準介質

標準介質采用符合GB/T6682-2008《分析實驗室用水規格和試驗方法》要求的蒸餾水。

3.標準器和配套設備

主標準器采用FLUKE生產的型號為IDA 4 Plus的輸液泵質量檢測儀，送中國計量科學研究院檢定合格。配套設備選用山東新華醫療器械廠生產的規格為50mL的注射器。

4.實驗方法

將注射泵質量分析儀與被檢注射泵連接好后，注射泵設置為注射狀態，檢測儀設置在測試阻塞報警狀態，使注射泵注射受阻，產生相應的聲光報警，并停機，此時記錄檢測儀顯示的阻塞壓力。分別對注射泵的H、C、L三個阻塞壓力擋位正順應性和逆順應性進行校準。

5.實驗數據(見表1、表2)

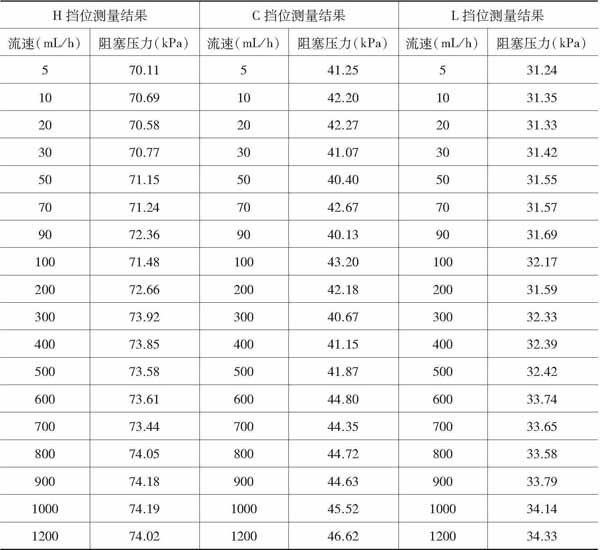

表1  正順應性檢測實驗數據

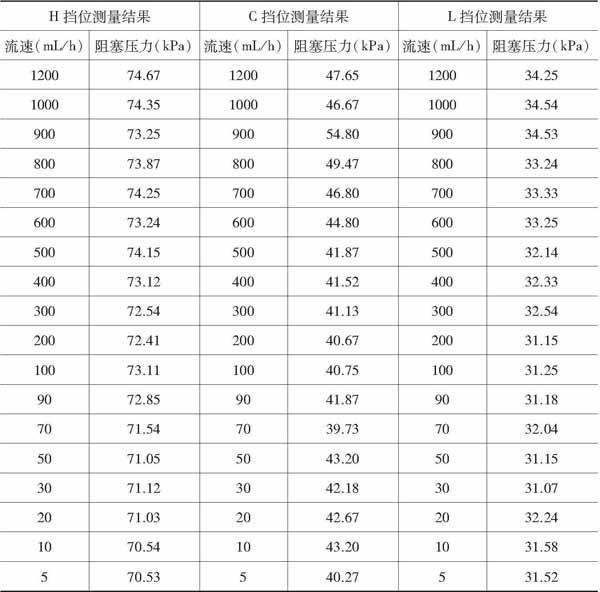

表2  逆順應性檢測實驗數據

6.實驗數據分析

以上實驗數據顯示，不同注射流速對阻塞壓力的檢測結果有明顯影響，正順應性和逆順應性的檢測結果差別不大，更加證明了不同流速下對阻塞壓力檢測結果的影響。

鑒于JJF1259-2010對校準阻塞壓力未規定流速，基于以上實驗結論，在日常計量校準工作中可根據廠家說明書，或者根據醫院實際使用情況，在特定的流速情況下，對輸液泵和注射泵進行阻塞壓力參數的校準。


二、總結

本次實驗僅就流速對于阻塞壓力校準結果的影響進行了檢測，在實際使用中還有許多影響因素會對計量校準工作產生影響。在以后的工作中，要多觀察、多思考、多實驗，以提高計量校準工作的質量。

本文刊發于《中國計量》雜志2019年第9期

作者：河北省秦皇島市計量測試研究所　張翠亮  陳章彪
