內蒙古霍林河煤業集團公司機修廠  朱國學

　　大千分尺兩工作面平行度的檢定，由于尺寸大，量具自身重，若采用量塊或平行平晶與量塊組合進行檢定，不僅工作效率低，而且測量結果不準確，影響檢定質量。為此，我們利用過去已報廢的一盒(100～1500)mm內徑千分尺進行改裝，組成一套可檢定測量上限至1500mm的大千分尺平行度的專用檢具，既經濟又實用。

　　平行度檢具結構如圖所示，主要由套管、可換接長桿、鋼球裝置和微分頭組成。經使用證明，基本上滿足了大千分尺平行度檢定工作的需要。

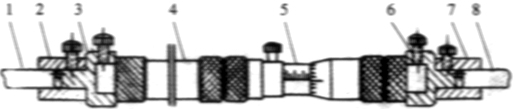

1.大千分尺測砧  2、7.套筒  3、6.鋼球裝置　4.可換接長桿(空心)  5.微分頭總成  6.大千分尺活動測桿
    大千分尺平行度檢具結構圖

　　具體改裝和檢定過程如下:
　　1.改裝
　　(1)把內徑千分尺微分頭端的測量頭加長10mm，便于組裝。
　　(2)把25mm、50mm、100mm接長桿換上加長的量桿，使其組裝時，伸出部分增長10mm。
　　(3)專門加工兩套鋼球裝置和套筒，其尺寸分別為Φ6.5mm和Φ8mm，以適應被檢千分尺測量桿的不同直徑。

　　2.組裝
　　(1)根據被檢千分尺測量桿直徑(Φ6.5mm或Φ8mm)選用兩個鋼球裝置與平行檢具的兩端伸出的量桿相連接。
　　(2)組裝時注意利用鋼球裝置的定位平面，使其兩端鋼球的連線與整個裝置的軸線平行。
　　(3)選擇適合被檢千分尺測量桿直徑(Φ6.5mm或Φ8mm)的兩個套筒，把整個裝置與被檢千分尺的測砧、活動測量桿結合為一體。

　　3.檢定
　　(1)大千分尺平行度的檢定，應在尺身處于水平位置狀態下進行。繞千分尺測量桿軸線轉一圈，均勻取4點進行檢定。利用被檢千分尺進行讀數，然后取其4個讀數的最大代數差。
　　(2)測量時4次重新組裝，重復以上進行檢定，并使每次組裝后其尺寸相差0.12mm，以符合國家檢定規程的要求。使用該裝置要做到這一點，只須轉動平行檢具的微分筒即可(應注意在轉動的同時調整鋼球的位置，使其兩鋼球的連線始終和測量軸線保持平行)。
　　(3)檢定結果處理:依4次組裝檢定所取得的4個最大代數差中最大值，作為被檢千分尺兩工作面的平行度誤差。
　　經過一年多時間的使用，該裝置具有改裝簡易，適用性強，操作方便等特點。特別是檢定準確度較高，提高工效顯著。
